一、性能参数及外形尺寸表

壳体 材质 型号 风量(m3/h) 风压(Pa) 功率(W) 噪声dB(A) 电压(V) 安装及外形尺寸 AxA BxB C E D1 D2 工程塑料 BLB-10 150 40 25 38 220 155x155 ￠100 55 95 ／ ／ BLB-15 200 45 40 40 220 230x230 ￠150 62 110 ／ ／ BLB-20 500 50 40 45 220 300x300 240x240 90 160 ／ ／ BLB-25 600 55 45 47 220 340x340 290x290 110 175 ／ ／ BLB-30 1000 60 55 49 220 390x390 350x350 100 165 ／ ／ 金属 BLB-20 480 30 28 60 220 260x260 200x200 40 140 210 10.5 BLB-25 840 35 40 62 220 370x370 330x330 75 210 260 12.5 BLB-30 1080 45 48 65 220 420x420 380x380 90 230 310 12.5 BLB-35 2280 55 100 66 220 470x470 430x430 100 220 360 12.5 120 380 BLB-40 2880 65 160 67 220 520x520 460x460 115 245 410 12.5 180 380 BLB-50 6000 80 350 69 220 620x620 560x560 130 255 510 12.5 370 380 BLB-60 10000 100 750 72 380 720x720 660x660 180 300 610 14.5

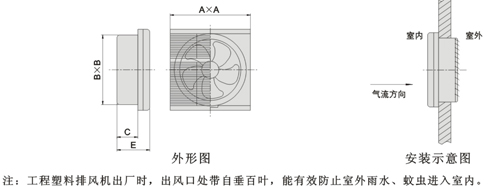

二、工程塑料型排风机外形及安装示意图

注：工程塑料排风机出厂时，出风口处带自垂百叶，能在效防止室外雨水、蚊子进入室内。

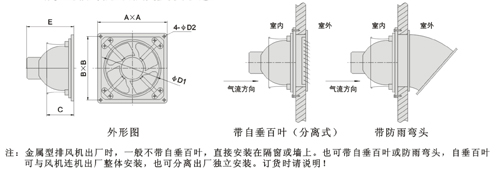

三、金属型排风机外形及安装示意图

注：金属型排风机出厂时，一般不带自百叶，直接安装在隔窗或墙上。也可带自垂百叶或防雨弯头，自垂百叶可与风机连机出厂整体安装，也可分离出厂独立安装。订货时请说明！
