机组设备配套风机系列 » DFW、DFA系列多翼式离心风机

	DFW系列双吸式离心风机
	机号：2#-4.5# 风量：1000-23000m3/h 全压：100-790Pa
	特点：采用多翼前向式离心叶轮、外转子电机、直联传动、风量大、噪声低、体积小、重量轻、性能优越、安装方便
	应用：宾馆、饭店、工厂等建筑通风换气,中央空调、新风机组、变风量空气处理组、空气净化设备、灌装设备配套,各种通风柜、风机箱、除烟、除尘机组等通风设备配套

	DFA多翼式离心风机
	机号：1#~7#，风量：198~1260m3/h，风压：353~1715Pa。
	特点：采用前向多翼式离心叶轮（分镀锌钢、不锈钢、铝合金等材质叶轮），电机（单相或三相）直联传动方式，具有明显的压力高、噪声低、运转平稳、体积小、重量轻、外形美观、安装方便等特点。
	应用：粮食机械、塑料机械、化工机械、烘干机、等生产线设备配套使用，也用于宾馆、饭店、医院、办公楼等建筑工程的通风换气。

DFW系列双吸式离心风机性能参数表

型号	风量 (m³/h)	全压 (Pa)	静压 (Pa)	噪声 dB(A)	配套电机 (kW-P)
DFW2	1000	335	295	60	0.25-4
DFW2	1500	340	250	63	0.34-4
DFW2A	2000	325	230	67	0.37-4
DFW2A	2500	310	180	70	0.45-4
DFW2.5	2000	160	120	66	0.25-6
	2500	110	33	71	0.37-6
	2000	400	355	69	0.37-4
	2500	360	285	73	0.55-4
DFW2.5ⅡB	2500	440	390	71	1.0-4
DFW2.5ⅡB	3000	400	315	73	1.0-4
DFW2.5Ⅲ	3000	330	280	70	1.0-4
DFW2.5Ⅲ	4000	250	170	73	1.0-4
DFW2.8	2000	500	480	71	0.8-4
	2500	530	475	71.5	0.8-4
	3000	540	470	73	1.1-4
	3500	530	445	74	1.1-4
DFW2.8Ⅱ	2000	245	225	63	0.55-6
	2500	270	220	65	0.55-6
	3000	255	210	67	0.55-6
	3500	245	190	69	0.55-6
	3500	560	495	72	1.1-4
	4000	530	440	73	1.1-4
DFW3.15	3000	380	340	66.5	0.8-6
	4500	330	245	70.5	1.1-6
	2500	700	670	73	1.1-4
	3000	710	675	74	1.5-4
	4000	700	650	76	1.5-4
	5000	650	560	78	1.8-4
	5500	630	525	79	2.2-4
	6000	620	485	80	2.2-4
DFW3.15Ⅱ	5000	300	225	72	1.1-6
	5500	275	180	75	1.1-6
	6000	235	130	77	1.1-6
	5000	780	710	79	1.8-4
	5500	780	700	79.5	2.2-4
	6000	760	660	81	2.2-4

型号	风量 (m³/h)	全压 (Pa)	静压 (Pa)	噪声 dB(A)	配套电机 (kW-P)
DFW3.55	4000	430	390	67	1.1-6
	4500	425	370	68.5	1.1-6
	5000	420	350	70	1.1-6
DFW3.55Ⅱ	5500	410	350	69	1.5-6
	6000	400	330	71	1.5-6
	7000	360	260	74	1.5-6
DFW4	3000	490	470	70	1.1-6
	4000	540	505	70.5	1.1-6
	4500	540	495	71.5	1.5-6
	5000	540	485	72	1.5-6
	6000	530	440	74	1.5-6
	6500	5560	465	75	1.8-6
	7000	560	450	75.5	1.8-6
	7500	540	420	77	2.2-6
	8000	530	400	78	2.2-6
	8500	530	400	78.5	2.2-6
DFW4.5	5000	725	700	74	1.8-6
	6000	760	705	74.5	2.2-6
	7000	780	725	75	3.0-6
	8000	790	710	75.5	3.0-6
	9000	790	700	76.5	3.0-6
	10000	760	645	77	4.0-6
	12000	720	570	78	5.5-6
	13000	705	525	79.5	5.5-6
	14000	680	475	80	5.5-6
	15000	660	420	81	6.0-6
DFW4.5Ⅰ	10000	650	550	76	4.0-6
	11000	630	515	76.5	4.0-6
	12000	620	480	77	5.5-6
	14000	580	400	79	5.5-6
	15000	560	360	80	6.0-6
DFW4.5Ⅱ	14000	750	600	81	5.5-6
	15000	740	550	83	6.0-6
	16000	725	525	84	6.0-6
	18000	690	430	85.5	7.5-6
	20000	6400	330	87	9.0-6

DFW型离心风机外形尺寸表

风机型号	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12
DFW2	313	308	150	76	70	170	280	308	332
DFW2A	338	332	160	87	75	190	28	308	332
DFW2.5	385	380	185	155	123	300	247	275	299
DFW2.5ⅡB	380	373	185	155	123	300	287	315	339
DFW2.5Ⅲ	385	380	185	155	123	300	370	400	424
DFW2.8	434	427	204	183	128	340	277	305	329
DFW2.8Ⅱ	434	427	204	183	128	340	332	360	384
DFW3.15	492	489	230	223	161	405	322	350	374
DFW3.15Ⅱ	492	489	230	223	161	405	372	400	424
DFW3.55	541	534	251	228	174	417	353	383	407
DFW3.55Ⅱ	541	534	251	228	174	417	423	453	477
DFW4	582	575	264	292	193	492	392	420	444
DFW4Ⅱ	582	575	264	292	193	492	450	478	502
DFW4.5	698	685	313	339	271	608	432	460	484	655	30	283
DFW4.5Ⅱ	698	685	313	339	271	608	521	550	574	655	30	283

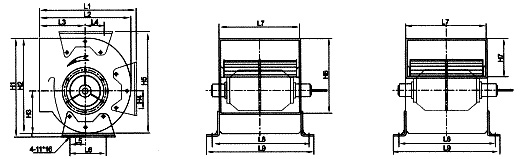

DFW2-4.5Ⅱ 安装风机脚外形图

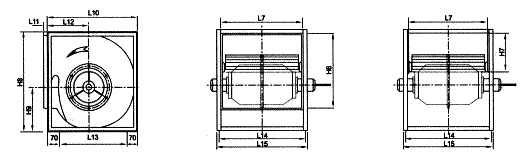

DFW2-4.5Ⅱ 安装框架外形图

DFA多翼式离心风机性能参数表

型号	风量 m³/h	风压 Pa	转速 (rpm)	功率 W	噪声 dB(A)	重量 Kg		型号	风量 m³/h	风压 Pa	转速 (rpm)	功率 W	噪声 dB(A)	重量 Kg
DAF-1	198	353	2900	40	60	3.2		DFA-4	504	843	2900	250	75	<8
DFA-2	300	490	2900	60	60	3.6		DFA-5	720	1127	2800	370	75	<8.5
DFA-3	426	686	2900	180	75	8		DFA-6	870	1274	2800	550	80	<10
DFA-3B	408	686	2900	180	75	7		DFA-7	1260	1715	2800	750	80	<12

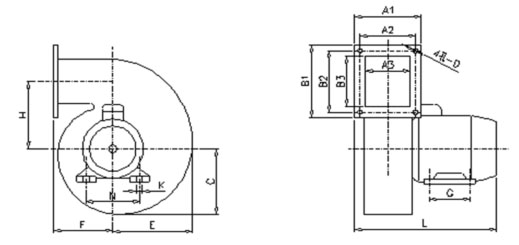

DFA风机外形尺寸

型号	L	A1	A2	A3	B1	B2	B3	C	D	E	F	G	H	N	K
DFA-1	195	94	81	69	68	54	40	66	6.5	74	90	60	61	70	6
DFA-2	215	104	84	68	80	62	45	76	6.5	84	92	71	68	90	6
DFA-3	265	114	96	74	114	96	52	115	6.5	123	108	80	106	100	7
DFA-3（B）	265	114	96	74	114	96	52	83	6.5	92	100	80	63	100	7
DFA-4	275	114	96	74	114	96	52	115	6.5	123	108	71	106	100	7
DFA-5	305	140	120	100	120	96	52	115	6.5	123	108	80	106	100	8
DFA-6	330	120	100	74	100	100	74	144	8.5	152	140	100	130	125	10
DFA-7	340	145	125	100	125	105	75	145	8.5	150	141	100	128	125	10

说明：L因电机配套尺寸有所变化，如用户有特殊要求，请订货时说明。

安装与使用说明

1、安装前，应对风机各部进行检查，外观机壳有否变型（防运输时损坏），出风口角度是否符合要求，安装尺寸是否一致。风机不得挤压、碰撞，以防机壳变型，外观损坏、风叶打坏、均影响使用寿命。

2、实装时注意检查机壳及叶轮内部有否遗留杂物，查看额定电压参数，接线相数后才能接线。安装后试车前须先用手拨动风叶，检查是否过紧，叶轮与机壳有否碰撞现象，发现问题及时排除，然后接通电源点动风机，查看叶轮旋转方向是否正确，最后装回电机罩壳，进行试运转一小时。

3、一旦发现风机有问题，应随时立即停机检修。定期清除风机前后管道中的异物，以防意外。

4、如遇工况变化，应采用阀门调节风量。定期测量风机电机电流大小，测定值应小于额定电流值。
