消防排烟风机 » HTF(A)系列消防高温排烟轴流风机
 |
 |
HTF型轴流式排烟风机 |
|
机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa |
|
特点：轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。 |
|
应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟 |
|
| |
|
HTF-Ⅰ(Ⅱ)型(单、双速) 性能参数
|
机号
|
转速
(rpm)
|
风量
(m3/h)
|
风压
(Pa)
|
单速功
率(kW)
|
双速功
率(kW)
|
噪声
dB(A)
|
重量
(Kg)
|
4
|
2900
|
6500
5200
4600
|
410
490
520
|
1.5
|
1.9/0.4
|
77
|
76
|
1450
|
3250
2600
2300
|
102
122
130
|
0.55
|
73
|
69
|
4.5
|
2900
|
7900
5800
5000
|
510
590
670
|
2.2
|
2.5/0.65
|
78
|
88
|
1450
|
3950
2900
2500
|
127
147
167
|
0.75
|
74
|
80
|
5
|
2900
|
9824
8861
6817
|
510
610
752
|
3
|
3.1/0.8
|
80
|
110
|
1450
|
4912
4431
3410
|
127
153
188
|
1.1
|
75
|
96
|
5.5
|
2900
|
15200
12000
10900
|
398
592
621
|
4
|
4.4/1.1
|
86
|
135
|
1450
|
7600
6000
5450
|
100
148
155
|
1.5
|
75
|
115
|
6
|
2900
|
16090
15102
13197
|
510
610
760
|
5.5
|
5.9/1.4
|
86
|
164
|
1450
|
8045
7551
6599
|
127
153
190
|
1.5
|
75
|
130
|
6.5
|
1450
|
21500
18000
15300
|
425
620
680
|
5.5
|
6.7/2.2
|
88
|
180
|
960
|
14235
11918
10130
|
187
272
298
|
2.2
|
80
|
165
|
7
|
1450
|
24380
22439
18908
|
610
655
728
|
7.5
|
9.5/3.1
|
88
|
208
|
960
|
16141
14865
12518
|
267
287
319
|
3
|
80
|
189
|
|
|
机号
|
转速
(rpm)
|
风量
(m3/h)
|
风压
(Pa)
|
单速功
率(kW)
|
双速功
率(kW)
|
噪声
dB(A)
|
重量
(Kg)
|
8
|
1450
|
31421
29172
26012
|
600
661
723
|
7.5
|
9.5/3.1
|
89
|
230
|
960
|
20800
19314
17222
|
263
290
317
|
3
|
80
|
211
|
9
|
1450
|
33510
32297
27513
|
562
668
840
|
11
|
12/4
|
90
|
284
|
960
|
22186
21383
18216
|
246
293
368
|
4
|
81
|
230
|
10
|
1450
|
45679
40000
35000
|
630
690
770
|
11
|
12/4
|
88
|
310
|
960
|
30255
26483
24019
|
276
302
338
|
5.5
|
80
|
265
|
11
|
1450
|
51552
50128
48500
|
580
647
690
|
15
|
15.5/5.1
|
92
|
380
|
960
|
35664
37596
36375
|
326
364
387
|
5.5
|
83
|
335
|
12
|
960
|
62763
59300
55651
|
624
680
740
|
18.5
|
17/8.5
|
93
|
480
|
720
|
47072
44475
43311
|
351
383
416
|
11
|
83
|
430
|
13
|
960
|
74708
65370
56031
|
600
710
807
|
18.5
|
17/8.5
|
94
|
520
|
720
|
56031
49027
42023
|
338
399
454
|
11
|
/84
|
470
|
15
|
960
|
93800
86115
76041
|
623
710
819
|
22
|
22/11
|
95
|
650
|
720
|
70350
64586
57031
|
350
410
461
|
11
|
85
|
585
|
|
|
注：双速风机重量参考同号中高速风机的重量。
|
|
|

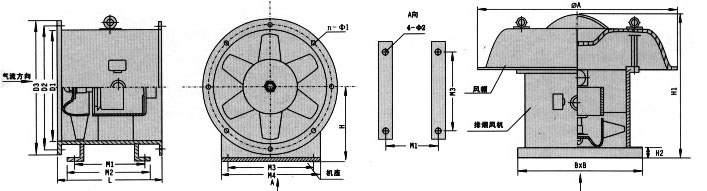

HTF型风机外尺寸表(单位:mm)
|
 |
机号
|
D1
|
D2
|
D3
|
M1
|
M2
|
M3
|
M4
|
L(Ⅰ型)
|
L(Ⅱ型)
|
n-Φ1
|
4-Φ2
|
H
|
H1
|
ΦA
|
B
|
B2
|
4
|
410
|
440
|
470
|
340
|
380
|
200
|
300
|
580
|
600
|
8-8.5
|
Φ12.5
|
70
|
1040
|
890
|
600
|
60
|
4.5
|
460
|
490
|
520
|
350
|
390
|
250
|
350
|
600
|
640
|
8-8.5
|
Φ12.5
|
300
|
1060
|
890
|
650
|
60
|
5
|
510
|
550
|
580
|
380
|
420
|
300
|
400
|
650
|
650
|
8-8.5
|
Φ12.5
|
320
|
1120
|
1000
|
700
|
60
|
5.5
|
560
|
600
|
630
|
470
|
510
|
400
|
500
|
680
|
680
|
10-10.5
|
Φ12.5
|
350
|
1150
|
1000
|
750
|
60
|
6
|
610
|
650
|
690
|
540
|
580
|
400
|
500
|
700
|
700
|
10-10.5
|
Φ14.5
|
380
|
1170
|
1000
|
800
|
60
|
6.5
|
660
|
700
|
740
|
570
|
610
|
400
|
500
|
800
|
800
|
10-10.5
|
Φ14.5
|
410
|
1270
|
1220
|
850
|
80
|
7
|
710
|
750
|
790
|
570
|
610
|
500
|
600
|
800
|
870
|
10-10.5
|
Φ14.5
|
430
|
1270
|
1220
|
950
|
80
|
8
|
810
|
850
|
890
|
570
|
610
|
500
|
600
|
800
|
870
|
12-12.5
|
Φ14.5
|
490
|
1310
|
1340
|
1050
|
80
|
9
|
910
|
950
|
990
|
580
|
640
|
600
|
700
|
860
|
900
|
12-12.5
|
Φ16.5
|
560
|
1370
|
1650
|
1150
|
80
|
10
|
1010
|
1050
|
1090
|
580
|
640
|
600
|
700
|
860
|
900
|
12-12.5
|
Φ16.5
|
610
|
1530
|
1650
|
1250
|
80
|
11
|
1110
|
1160
|
1210
|
580
|
640
|
700
|
800
|
900
|
960
|
14-12.5
|
Φ16.5
|
660
|
1590
|
1800
|
1400
|
100
|
12
|
1210
|
1360
|
1310
|
730
|
800
|
800
|
900
|
1200
|
1200
|
14-12.5
|
Φ16.5
|
730
|
1650
|
1800
|
1500
|
100
|
13
|
1310
|
1360
|
1410
|
730
|
800
|
900
|
1000
|
1200
|
1200
|
16-12.5
|
Φ18.5
|
760
|
1650
|
1800
|
1600
|
100
|
15
|
1510
|
1560
|
1610
|
730
|
800
|
1040
|
1200
|
1200
|
1200
|
18-12.5
|
Φ18.5
|
860
|
1650
|
2500
|
1800
|
100
|
|
|
注：1、屋顶式风机基础高度应≥
250mm
。
2、风机出厂时法兰一般不打孔，n-Φ1仅供参考，若要打孔请用户在订货时说明。
|
|

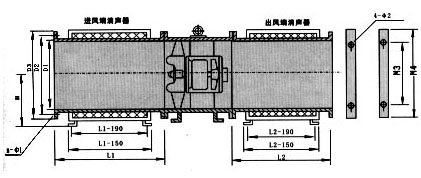

HTF型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪约8-20dB(A)］
|
|
|
单位：mm
机号
|
进风端消声器L1
|
出风端消声器L2
|
3.5-6.5
|
500、700、1000
|
500、700、1000
|
7-10
|
750、1000、1250
|
750、1000、1250
|
11-15
|
1000、1250、1500
|
1000、1250、1500
|
|
|
|
注：D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2参加风机外形尺寸表
|
|
注：消声器长度可根据用户要求及消声量选取，除表中规定尺寸外，也可选择所需尺寸。
|
|
|
|
