侧壁、吸顶排风系列风机 » WEXD系列边墙风机
| |
| 一、特性及应用 |
 |
WEXD系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求，可制成防腐、防爆型。
WEXD(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。可按需要制成边墙送风机型号为DWSP(WSP)，配设90°防雨罩(防风、雨、尘)和防虫网（夜间可防止昆虫循灯光飞入车间）。附件选配：重力式止回风阀（可确保车间在风机不开时保持与室外隔绝），订货时注明。 |
| |
|
|

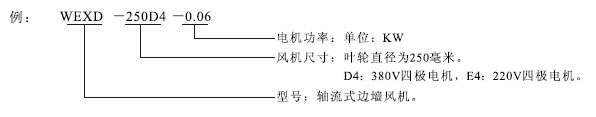

| 二、型号说明 |
 |
| |
| 三、性能参数 |
型号 |
风量
(m3/h) |
静压
(Pa) |
电压
（V） |
频率
Hz |
电机功率
（W） |
电流
(A) |
转速
（r/min） |
电容
（μF） |
WEXD-250D4 |
1700 |
50 |
380 |
50 |
60 |
0.15 |
1420 |
- |
WEXD-250E4 |
1500 |
50 |
220 |
50 |
60 |
0.25 |
1350 |
2 |
WEXD-300D4 |
1800 |
50 |
380 |
50 |
80 |
0.20 |
1400 |
- |
WEXD-300E4 |
1600 |
50 |
220 |
50 |
80 |
0.37 |
1380 |
3 |
WEXD-350D4 |
2800 |
50 |
380 |
50 |
125 |
0.35 |
1380 |
- |
WEXD-350E4 |
2200 |
50 |
220 |
50 |
125 |
0.53 |
1360 |
4 |
WEXD-400D4 |
3800 |
45 |
380 |
50 |
180 |
0.4 |
1400 |
- |
WEXD-400E4 |
3600 |
50 |
220 |
50 |
180 |
0.8 |
1400 |
6 |
WEXD-450D4 |
6500 |
50 |
380 |
50 |
250 |
0.52 |
1350 |
- |
WEXD-450E4 |
6300 |
50 |
220 |
50 |
250 |
1.15 |
1360 |
8 |
WEXD-500D4 |
7800 |
50 |
380 |
50 |
370 |
0.7 |
1350 |
- |
WEXD-500E4 |
7600 |
50 |
220 |
50 |
370 |
1.75 |
1200 |
10 |
WEXD-550D4 |
9300 |
50 |
380 |
50 |
550 |
1.2 |
1300 |
- |
WEXD-550E4 |
8300 |
50 |
220 |
50 |
550 |
2.1 |
1180 |
10 |
WEXD-600D4 |
12500 |
100 |
380 |
50 |
750 |
1.6 |
1380 |
|
WEXD-650D4 |
16500 |
100 |
380 |
50 |
1900 |
3.5 |
1350 |
|
WEXD-700D6 |
13000 |
50 |
380 |
50 |
1000 |
2.3 |
920 |
|
WEXD-750D6 |
16200 |
50 |
380 |
50 |
1200 |
3.2 |
910 |
|
WEXD-800D6 |
23000 |
75 |
380 |
50 |
1400 |
3.4 |
940 |
|
WEXD-900D6 |
25000 |
75 |
380 |
50 |
1600 |
3.2 |
940 |
|
|
| |

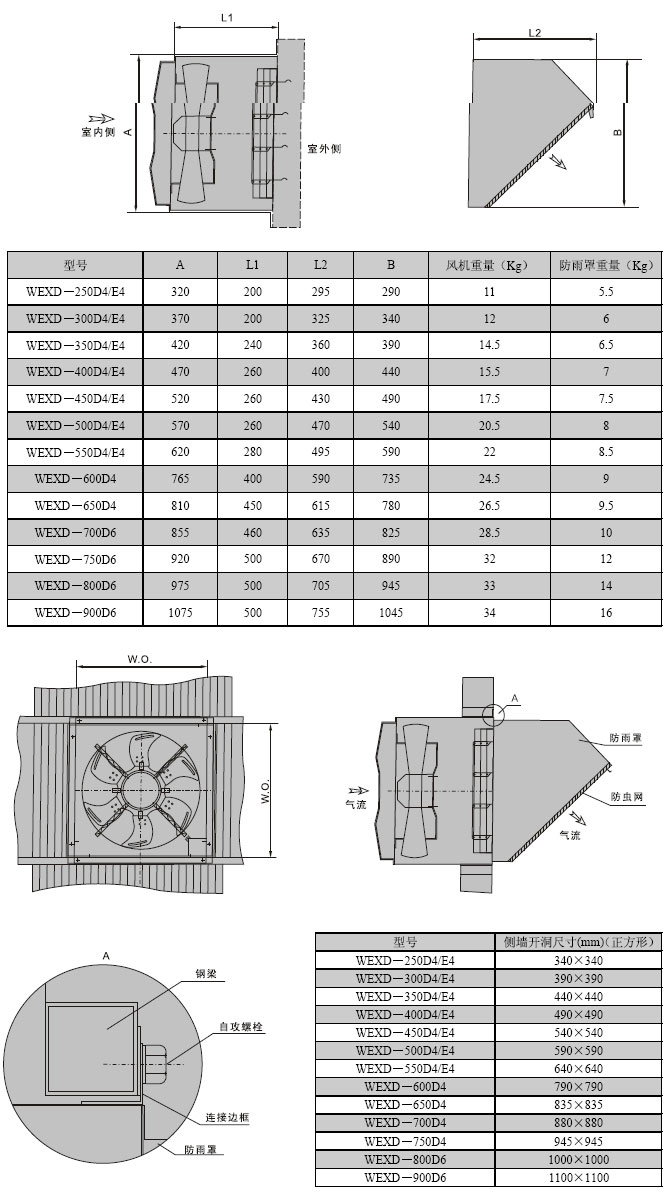

| 四、外形尺寸 （单位：mm） |
 |
| |

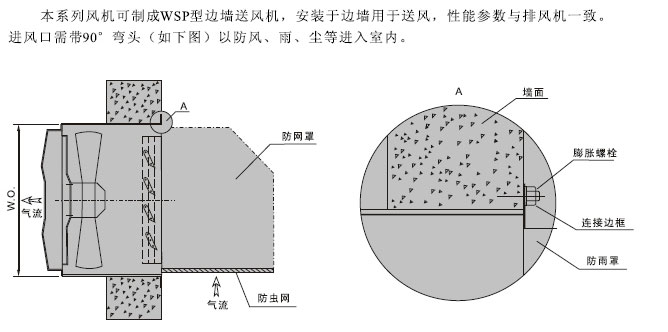

| 五、边墙送风机安装详图 |
 |
|
